استحکام ساختمان در روش اجرای پی

نقش اصلی پی انتقال بار های زنده و مرده ساختمان به زمین میباشد به زبان ساده تر رابط بین بنا و زمین است .

اینکه تصور حذف این ایتم در اجرای پروژه را داشته باشیم عملا غیر ممکن است شاید بتوانیم بنایی را بدون وجود پی اجرا کنیم اما صدر در صد فاقد استحکام و پایداری میباشد که در زمان کوتاهی با وارد آمدن کوچکترین نیرویی فروریخته و از بین خواهد رفت پس ساختمان بدون پی عملا اقدامی بیهوده و صرفا صرف کردن انرژی و زمان جهت عملی بی ارزش خواهد بود.

پی از نظر مصالح به موارد زیر تقسیم بندی میشود :

• پی شفته
• پی آجری
• پی سنگی پی بتنی

پی شفته ایی یا شفته آهک :

اگر ساختمان مورد نظر شما 2 یا نهایت 3 طبقه میباشد و در کل بار ساختمان کم است میتوانید از این نوع پی استفاده کنید، این پی یکی از ساده ترین و ابتدایی ترین نوع پی ها است که از ترکیب خاک ، شن ، آهک و آب خمیری به وجود می آید که در هر متر مکعب آن 200 تا 250 کیلو گرم آهک وجود دارد .

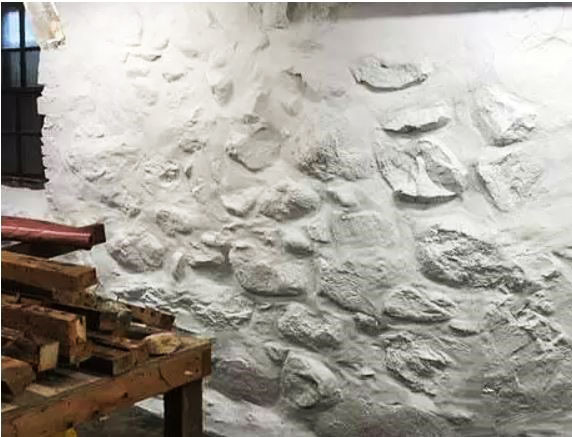

پی شفته و آهک

پی آجری :

از پی آجری برای احداث ساختمانهای کوچک با تعداد طبقات یک الی دو طبقه در منطقه هایی با لرزه خیزی کم استفاده میشود.

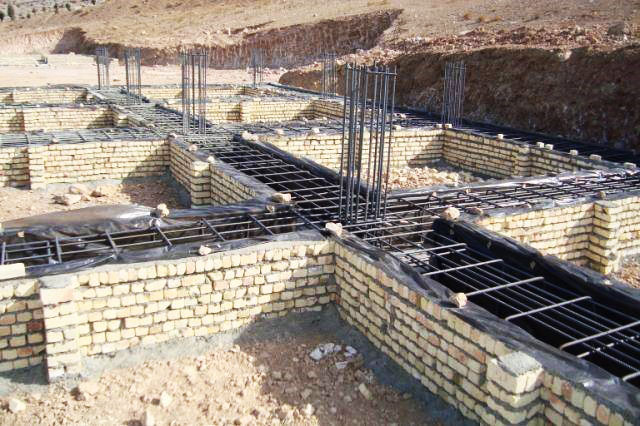

پی آجری

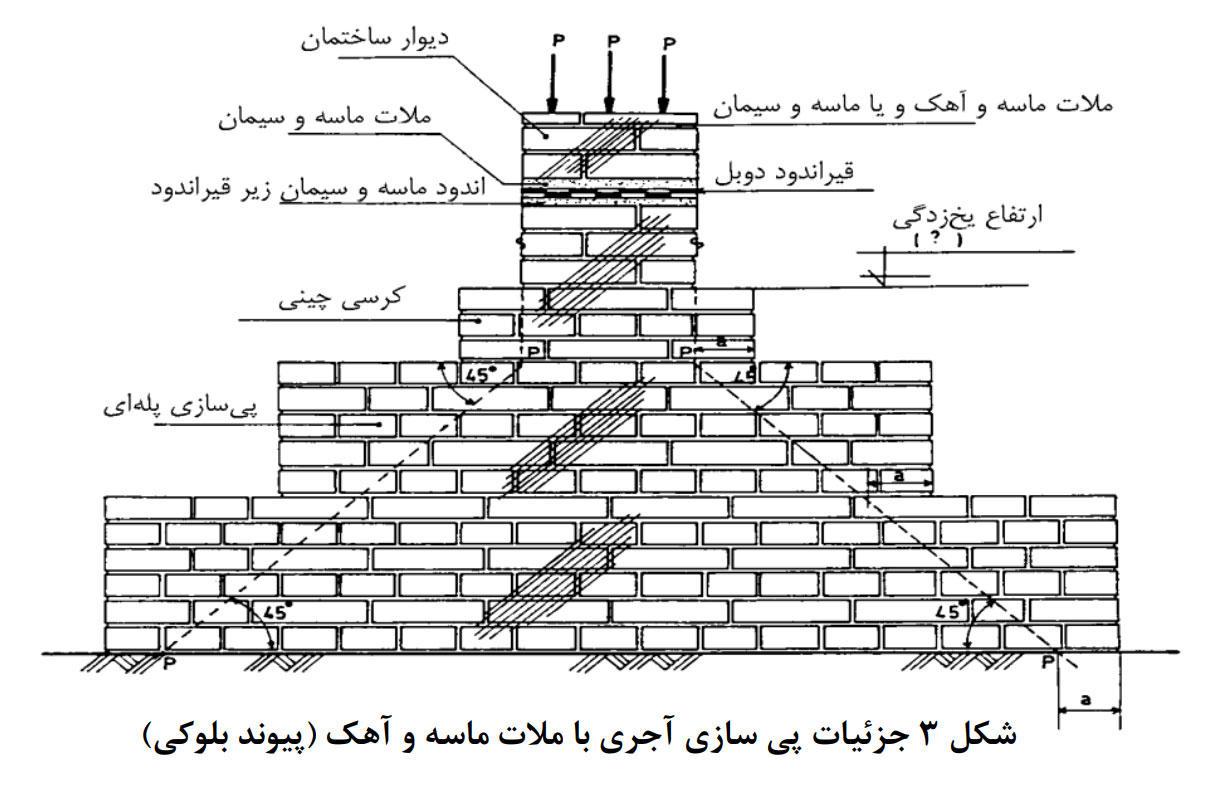

اصول اجرای پی تا رسیدن به دیوار به این صورت است که بعدار گودبرداری و مسطح کردن زمین جهت اجرای پی 10 سانت بتن مگر اجرا میشود سپس پی و بعد کرسی چینی ( فنداسیون) و درنهایت دیوار ساخته میشود که عرض کرسی چینی به اندازه 15 تا 20 سانتی متر از عرض دیوار بیشتر میباشد به این علت که مانع لغزش دیوار از روی فنداسیون شود ، عرض پی نیز 30 تا 40 سانتی متر از فنداسیون بیشتر است که به این روش اجرا ساخت ، پلکانی میگویند که باعث مصرف کمتر آجر میشود و بار را تحت زاویه 60 درجه به زمین منتقل میکند .

پی آجر

پی سنگی :

پی سنگی در مناطقی که سنگ با قیمت ارزان در دسترس باشد بیشتر کاربرد دارد و همانند پی شفته و آجری برای ساختمان هایی دو تا سه طبقه در مناطقی با لرزه خیزی کم مناسب است.

سنگ مصرفی در این نوع پی ها باید سالم و فاقد رگه و پوسیدگی و همچنین از نوع سنگ لاشه باشند ،سنگ های قلوه ای به علت لغزنده بودن وناپایداری مناسب این نوع پی نیستند.

ملات مصرفی در این پی به دو صورت استفاده میشود :

• در مواردی که بار ساختمان کم باشد ملات بین سنگ ها از نوع گل و آهک تهیه میشود .
•  در صورتی که فشار وارده و بار ساختمان زیاد باشد از ملات ماسه و سیمان استفاده میشود .

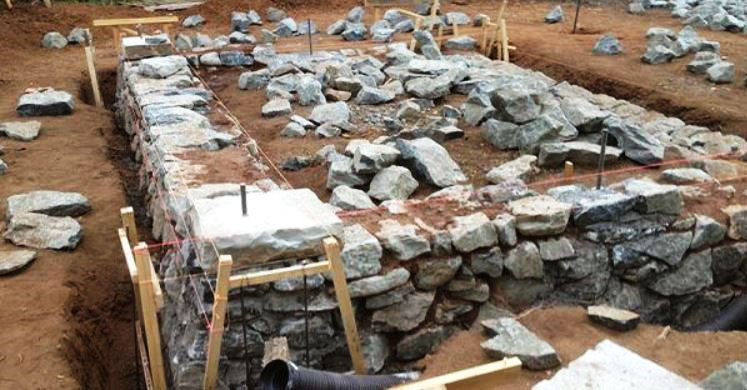

پی سنگی

از معایب این نوع پی میتوان آسیب رساندن به لوله های آب و فاضلاب و تاسیسات زیر بنایی به علت وجود آهک مصرفی در ملات اشاره کرد ، نحوه اجرای این پی به صورت نواری در زیر دیوار میباشد که از عرض دیوار حداقل 15 سانتی متر عریض تر است ، زاویه پخش بار در این پی 45 درجه میباشد.

پی بتنی :

بتن امروزه درکارهای اجرایی بسیار پرکاربرد میباشد علت استفاده زیاد از بتن مقاومت بالا در برابر فشار های وارده است ، بتن همانقدر که فشار را به خوبی تحمل میکند در مقابل کشش مقاومت خوبی ندارد پس برای حل این ضعف از بتن ناچار به مسلح کردن آن هستیم ، اصولا بتن را مقاوم ترین سنگ مصنوعی مینامند پس بدیهی است که در پروژه ها چه اسکلت فلزی و چه اسکلت بتنی پرکاربرد باشد .

پی بتنی به دو دسته  کلی سطحی و عمیق و پی های عمیق نیز به دو دسته نیمه عمیق و عمیق تقسیم میشوند  که درادامه به معرفی هرکدام خواهیم پرداخت.

 انواع پی سطحی :

• 1- منفرد
• 2- مرکب
• 3- نواری یک طرفه و دو طرفه
•  4- گسترده

1 - پی منفرد :

در ساختمانهایی که بار وارده کم باشد و دارای تعداد طبقات 2 یا 3 طبقه باشند مجار به اجرای این نوع پی هستیم ، پی های منفرد شکل خاصی ندارند و ممکن است به هرشکلی مانند مربع ، مستطیل ، دایره و چند ضلعی ها باشند ، در مواردی که فاصله پی های منفرد از هم کم باشد میتوانند به هم متصل شوند و به صورت یک پی مرکب مورد استفاده قرار گیرند.

نحوه اجرای این نوع پی میتواند به صورت شیبدار ویا پلکانی جهت صرفه جویی در مصرف مصالح باشد.

اتصال پی های منفرد به یکدیگر توسط شناژافقی (کلاف) انجام میشود ، اصولا هیچ پی منفردی بدون شناژ اجرا نمیشود زیرا فاقد ایستایی و عملکرد مناسب میباشد به عبارتی این نوع پی ها توسط شناژ کامل میشوند.

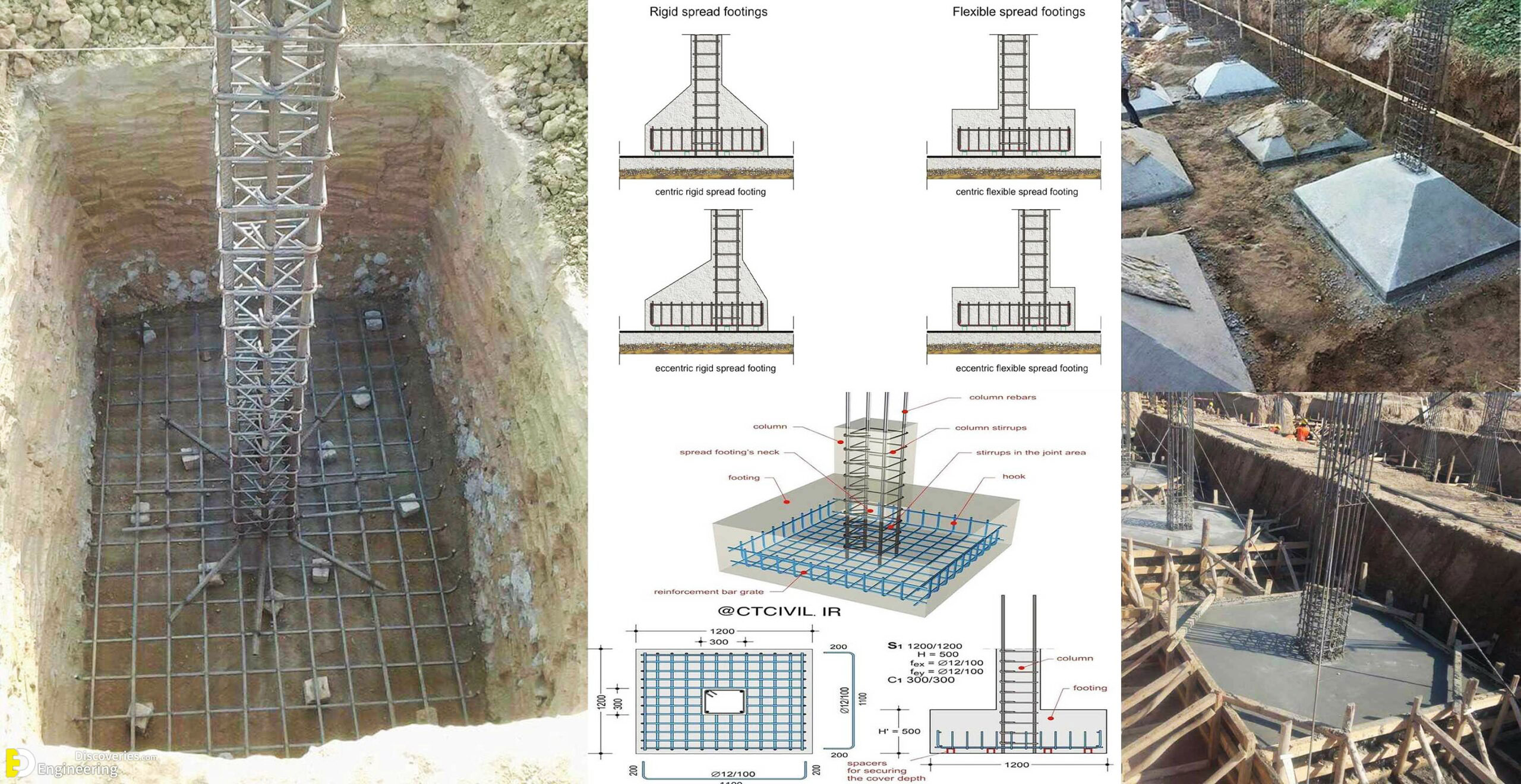

پی منفرد شیب دار و تخت

2 - پی مرکب :

فنداسیون های مرکب تشکیل شده از دو فنداسیون منفرد هستند. اصولا در سه حالت از پی مرکب استفاده میشود :

• از به هم پیوستن دو پی منفرد تشکیل میشوند به این صورت که فاصله دو پی منفرد بهم بسیار نزدیک باشد به گونه ایی که سطح دو پی یک دیگر را پوشش دهند.
• در صورت ایجاد درز انبساط در یک پروژه ملزم به اجرای پی مرکب در مجاور درز هستیم.
• وجود یک پی در مجاور زمین همسایه

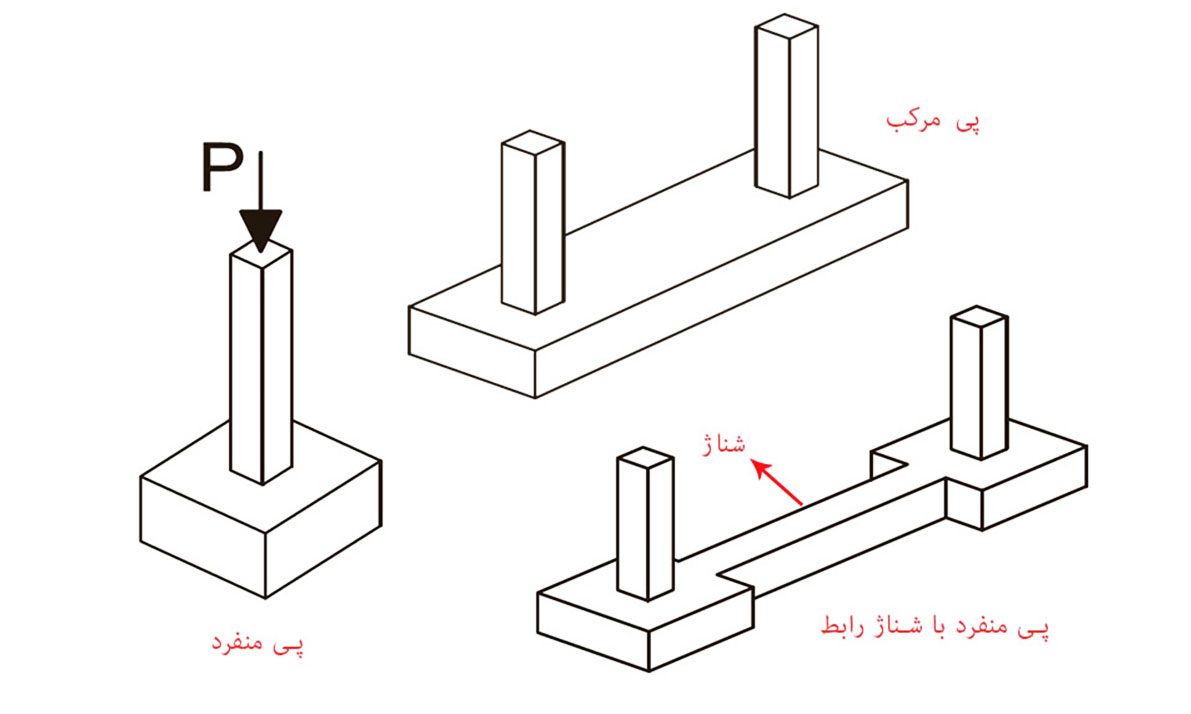

پی مرکب

پی نواری :

نحوه کار این نوع از پی ها به این صورت میباشد که بار وارده بر چند ستون که در یک ردیف قرار دارند و یا دیوار را به زمین منتقل میکنند که به پی ها ییکسره نیز معروف هستند.

مقطع این فنداسیون میتواند به صورت مربع ، مستطیل ویا ذوزنقه باشد در حالتی که بار دیوار را انتقال میدهند شالوده دیواری نامیده میشوند.

در منطقه هایی که خطر رانش خاک وجود دارد این پی با انتقال بار به جهت طول بنا را در مقابل لرزش مقاوم میکند.

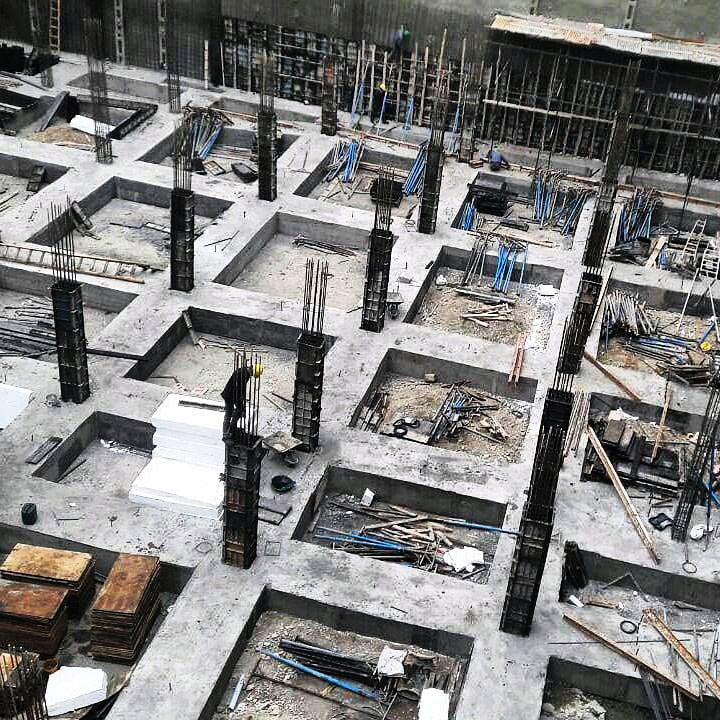

پی نواری

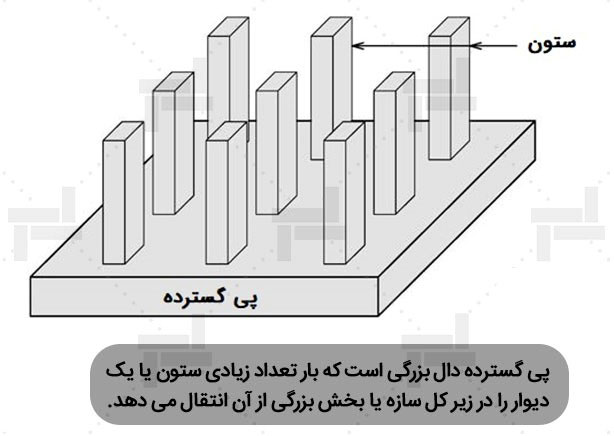

پی گسترده :

کارکرد فنداسون های گسترده به این صورت است که بار چند ستون ویا دیوار که در جهت های مختلف قرار دارند را به صورت یک پارچه به زمین منتقل میکند.

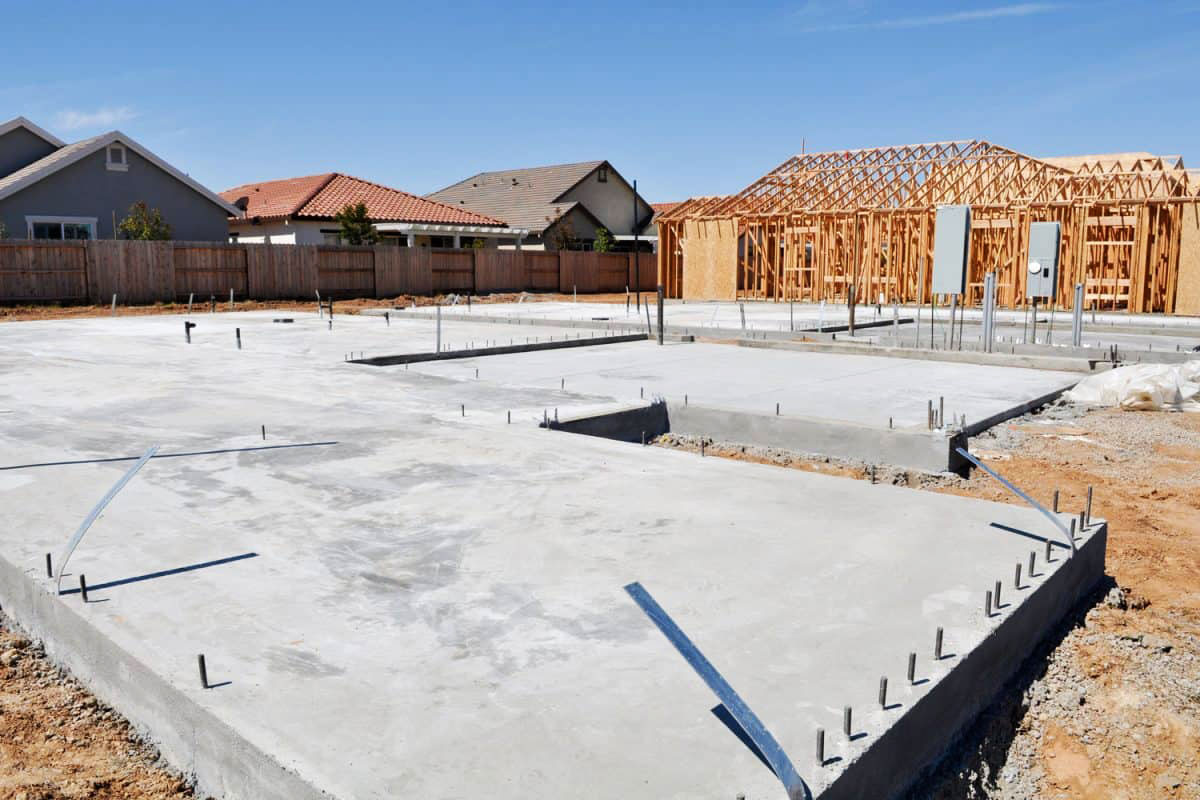

پی گسترده

این پی ممکن است در دو حالت صلب و یا انعطاف پذیر اجرا شود که در هریک از این حالت ها ملاحضات خاص خود را باید مورد توجه قرار داد .

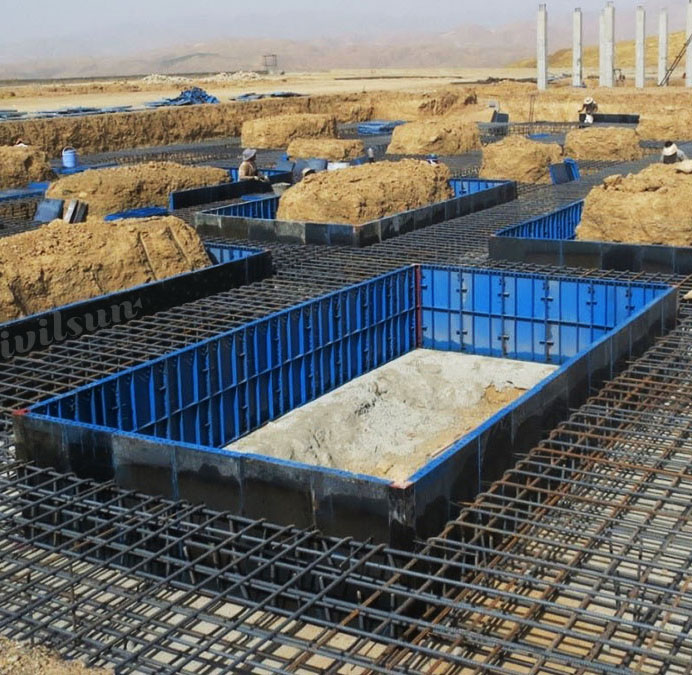

پی گسترده
